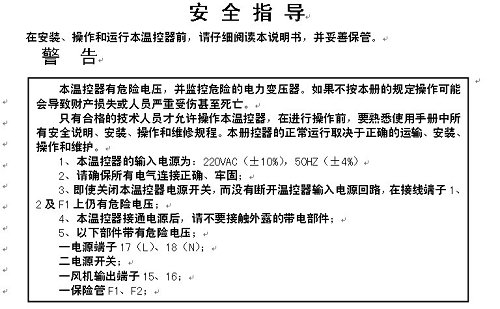

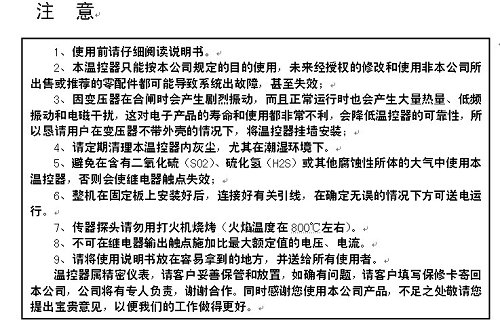

一、产品概述
BWD3K260系列电脑温控器是我公司为新式风冷干式变压器而设计的新一代电脑温度控制器,它采用美国Microchip生产的单片计算机为控制核心,结合最先进的数据存贮技术设计而成,从而使整个产品的性能迈上了一个新台阶。和传统的模似与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑的控制器,使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化,这样就极大提高了本仪器的运行可靠性。我公司生产的电脑温度控制器,温度设定只需通过面板上的几个按键的设置就可实现,而且设定的参数在停电后永不丢失。本仪器还具有“黑匣子”功能,可记录变压器掉电时刻的三个线包绕组的温度。在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施,共同监视温控器的工作,从而达到了极强的抗干扰能力。在使用方面,本仪器还具有操作简单、安装方便、维护容易的特点。
本产品符合JB/T7631-1994《变压器用电阻温度计》标准

二、产品型号

BWD3K260系列干式变压器电脑温控器
型号
功                   能
BWD3K-260B
巡回显示三相线包温度,具有故障、超温、跳闸无源触点输出,具有开门报警功能,具有风机控制及风机过流保护功能。
BWD3K-260C
除具有260B所有功能以外,还具有RS485通讯功能。
BWD3K-260D
除具有260B所有功能以外,增加4-20mA电流输出功能。
BWD3K-260E
巡回显示三相线包温度,具有故障,超温、跳闸无源触点输出,有风机控制功能,开门报警功能。风机传送信号输出,PTC130、PTC150双重保护功能(可选)。
BWD3K-260F
除具有260B所有功能以外,同时具有RS485通讯功能和4-20mA电流输出功能。
三、技术参数
1、测温范围:    -40℃-200℃        2、测温精度:±1℃
3、分辨率:     0.1℃               4、工作电压:AC170V~AC250V(50Hz)
5、功耗:       <10VA              6、传感器:三支Pt100铂热电阻  Φ3×30×900(引线)
7、继电器触点容量:
有源单相风机:AC125V/20A或AC220V14A     超温报警:AC125V/10A或AC220V / 7A
故障报警:    AC125V/10A或AC220V7A     超温跳闸:AC125V/10A / AC220V / 7A
  8、仪表外形尺寸:260×200×80     嵌入开孔尺寸:230×180(mm)
9、抗干扰性能:符合JB/T7631-94标准      10、温控器保险管:350V/1A或250V/2A
11、风机保险管:250V/5A或250V/10A      12、仪表重量:<3kg
四、产品功能介绍
1、具有三相线包温度的巡回显示和最高相温度显示切换功能。
2、可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭,保证干式变压器在正常温度下安全的工作。当三相线包温度中的最高一相温度超过开风机的设定温度或在手机开风机的情况下,风机会开启,同时面板上“风机”工作指示灯变亮。
3、具有超温报警功能。当三线包温度中的最高一相温度超温时,温控器会发出蜂鸣报警、面板上“报警”灯亮,并通过主控板“超温”的输出端(11、12)输出1个开关信号给远距离的控制柜控制声、光报警。
4、具有自动跳闸功能。当三相线包温度中的最高一相温度达到跳闸温度时,温控器会发出蜂鸣报警,面板上“跳闸”灯亮,并通过电源板“跳闸”输出端(13、14)输出开关信号,切断电源,保护干式变压器。
5、传感器故障时,面板“故障”指示灯会亮,箱内有蜂鸣报警,“故障”输出端(9、10)输出一个开关信号,显示器显示X-HX或X-LO;X表示故障相位(HO表示开路,LO表示短路)。若三相Pt100均出现故障,则同时启动风机。故障报警信号可通过消音键消除。(注意:在检修故障时,应把温控器电源切断,检修完后,重新送电)。
6、可在面板上通过按键直接设定开启风机温度、关闭风机温度、超温报警温度、超高温跳闸温度、定时开风机时及本通讯编号,并且在停电后设置数据不会丢失。
7、具有手动控制风机功能,可手动强制开风机。此功能也可作为测试风机功能用。
8、风机控制型温控风机功能,可手动强制开风机。此功能可作为测试风机功能用。
8、风机控制型温控制器具有定时开启风机的功能,用户可在面板上进行0-199个小时任意设置(当设置0000时,表示取消此项功能),定时时间到达后,风机自动运行2分钟后停止。
9、本温控器具有“黑匣子”功能,将断电时刻三相温度记录在内存中,以备查询。
10、所有温度设置均可通过面板上轻触键直接设置。为防止闲杂人员设置,温控器设有密码,只有密码输入正确才能设置,否则只能查看不能设置。
设置温度范围见下表:
温度T
出厂设定温度(℃)
可调温度(℃)
风机关闭温度T1
80
0-200
风机启动温度T2
100
0-200
超温报警启动温度T3
130
0-200
超高温跳闸启动温度T4
150
0-200
五、控制参数设置及查阅
(一)面板示意图
(二)按键功能
1、设置键:
     (1)参数设置状态时按此键将设置参数写入并进入下一参数设置;
     (2)“黑匣子”记录检查状态时按此键结束检查记录状态进入正常工作状态;
     (3)功能模拟检测状态时按此键进入正常工作状态。
2、风机 / 移位键:
     (1)正常工作时按此键可手动开关风机;
     (2)参数设置状态时按此键可改变设置闪烁位;
     (3)“黑匣子”记录检查状态时按此键无效。
3、递增 / 最高键:
     (1)正常工作状态时按此键可切换最高 / 巡回显示状态;
     (2)参数设置状态时按此键可使设置闪烁位的数据增加1;
     (3)“黑匣子”记录检查状态时按此键无效。
4、记录键:
     (1)正常工作时按此键可进入“黑匣子”记录检查状态;
     (2)“黑匣子”记录检查状态时连续按此键可将全部记录检查完并进入工作状态;
     (3)功能检测状态时按此键可将模似温度值输入温控器;(为防止误跳闸,模似输入温度大于设定超跳闸温度值时,温控器不发出跳闸信号,仅面板上跳闸指示灯亮。)
     (4)参数设置状态时按此键无效。
5、消音键:报警时按此键可消除报警信号(但当跳闸信号起动时,不能消除机内蜂鸣报警)。
6、任何操作有时如20秒以上时间未按按键,温控器返回正常工作状态。
(三)参数设置聚
步骤
按键操作
显示
说明
备注
1
设置键
E-000
进入密码设置状态

2
移位键和增加键
E-232
按移位键和增加键输入密码“232”
密码不对则以下操作不写入数据
3
设置键
1-080
设置关风机温度
设置范围0-200,预设置为80
4
设置键
2-100
设置开风机温度
设置范围0-200,预设置为100
5
设置键
3-130
设置超温报警温度
设置范围0-200,预设置为130
6
设置键
4-150
设置高温跳闸温度
设置范围0-200,预设置为150
7
设置键
5-000
设置风机定时启动时间(小时)
设置范围0-199,预设值为000,000表示取消此功能
8
设置键
6-001
设置温控器地址,用于温控器和电脑通信地址一致
设置范围0-199,预设值为001
9
设置键
P-000
进入功能检测状态
若第二步输入密码不正确则不进入此状态而转入正常工作状态
10
移位键和增加键
P-XXX
按移位键和增加键输入模似温度
模似温度为整数值
11
记录键
P-XXX
将模似温度写入
写入后温控器将作用相应控制
12



重复9、10两项操作可连续检测温控的控制功能
13
设置键

进入正常工作状态

注:设置温度若超出设置范围或未遵循T4>T3>T2>T1则自动返回前次操作。
(四)“黑匣子”的使用
步骤
按键操作
显示
说明
备注
1
记录键
A=XXX
A相温度记录值
可记录前四次停电时的信息
2
记录键
B=XXX
B相温度记录值
3
记录键
C=XXX
C相温度记录值
六、工作状态
1、显示三相温度最大值时“最高 / 巡回”指示灯亮。
2、风机运行:风机指示灯亮,风机启动控制继电器触点闭合。
3、故障报警、超温报警:相应指示灯亮,机内发出嘀嘀声,超温跳闸继电器触点闭合。
4、超温跳闸:跳闸指示灯亮,机内发出嘀嘀声,超温跳闸继电器触点闭合。
5、A、B、C三相Pt100传感器故障时故障指示灯亮,机器内发出嘀嘀声,故障继电器触点闭合。显示器显示X——HO或X——LO(X表示故障相位。显示HO时为传感器内部开路,显示LO时为传感器内部短路)。
七、产品安装:
安装形式有以下两种:
1、支架式安装
1.1温控器(如图三)底盒立于支架(如图三)的两个同一水平面的平台上,此时底盒底板上的三孔(Φ4.5)与支架上对应着3个孔(5×8)相重合;
1.2用3只M4螺钉穿于重合的3孔中将温控箱紧固于支架上:
1.3最后用一只M10螺钉通过支架上的Φ12.5孔将支架固定于所需地点。
2、嵌入式安装
2.1在温控器的被嵌入体表面按相应尺寸开出一个232×182mm的长方孔和4个安装孔尺寸一致的4个孔;
2.2将温控器底盒部嵌入232×182mm之长方孔且贴紧被嵌入体表面,此时温控器上的4个,Φ4.5孔与被嵌入体上开出的相应4孔相重合;
2.3用配套的4个支脚穿过底盒上的4个方孔,通过4只M4螺钉的调节将温控器固定在被嵌入体表面。
八、产品电气接线
(一)传感器外部连线图

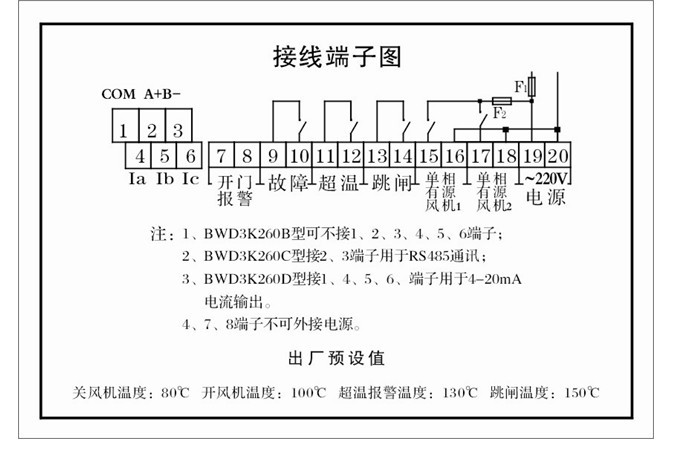

(二)电气连接图
注意:当风机开时,风机输出为有源220V输出,务必不能短接!
